超越傳統靜態規範 ‧ 描繪真實動態邊界

---

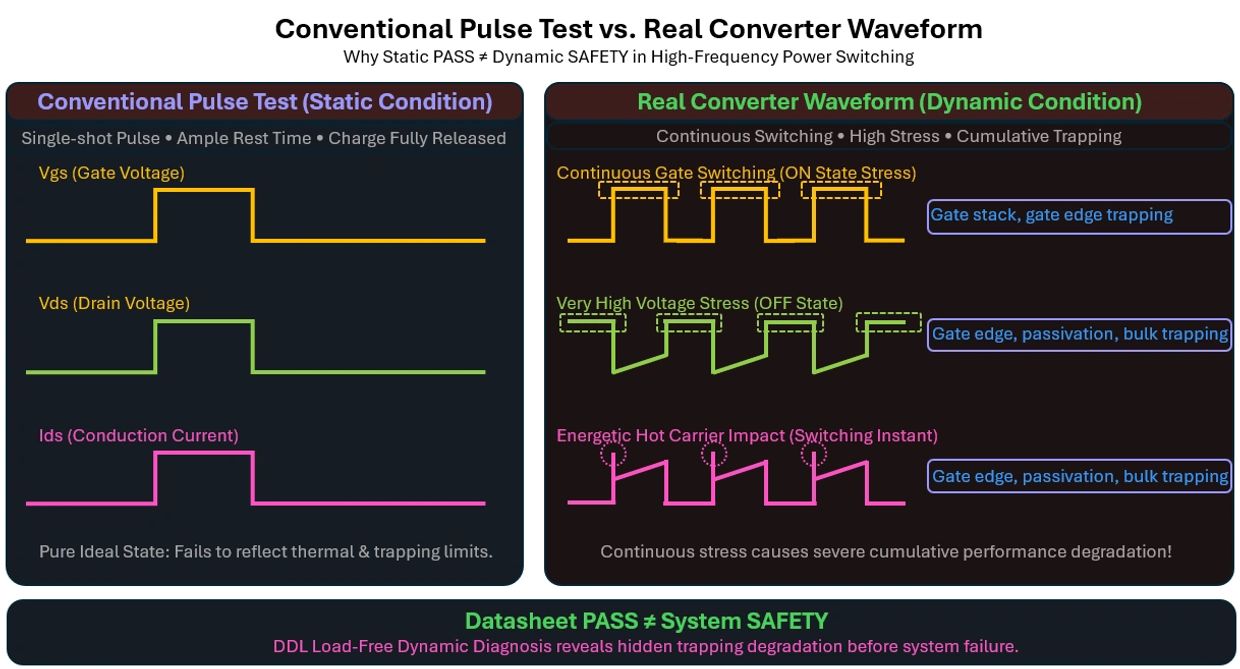

A： 傳統靜態測試（Conventional Pulse Test）僅給予單次短脈衝，脈衝間有足夠休息時間讓載子復原；然而，這類理想條件無法顯現晶片內部微觀缺陷（Trapping / Defects）在高頻連續應力下所產生的累積效應。

當元件進入真實轉換器（Real Converter Waveform）的高頻高壓連續切換環境時，會面臨 三大連續型物理應力，並直接反應在 四項關鍵動態數據偏離 上：

• 高頻連續 Gate 切換應力（Continuous Gate Switching）：
  • 應力條件： 高頻率 Gate 開關連續脈衝衝擊。
  • 偏離數據： 引發動態臨界電壓飄移（Dynamic Vth），影響元件導通邊界與抗雜訊能力。
• Off-state 極限高壓應力（High Voltage Stress）：
  • 應力條件： 關斷期間（Off-state） Drain 端承受之極限高電場。
  • 偏離數據： 引發動態導通電阻（Dynamic Rdson）飆升，造成系統額外傳導熱損耗。
• 開關瞬態高能載子衝擊（Energetic Hot Carriers）：
  • 應力條件： 切換瞬間電壓與電流交會產生之電流突波（Current Peak）。
  • 偏離數據： 引發第三象限動態壓降（Dynamic Vsd）與正向壓降（Dynamic VF）顯著右移，導致死區（Dead Time）續流發熱暴增。

DDL 的 Load-Free 全電壓動態診斷，旨在完整還原這三大連續應力環境，幫助工程團隊精準捕捉微觀缺陷帶來的動態衰退，掌握元件在真實運轉下的物理邊界。

A： Datasheet 上的數據絕大多數來自標準靜態條件。晶片在 Datasheet 上 PASS，僅代表其在「休息狀態」下符合規格；一旦進入高頻高壓環境，深層陷阱（Bulk Trapping）與熱載子效應發作，可能引發 Dynamic Rdson 飆升導致過熱，或 Vth 飄移導致上下臂直通（Shoot-through）。僅憑 Datasheet 選型，將大幅增加系統進入工程驗證（DVT）甚至量產後的RMA風險。

A： DDL 技術並非取代現有的標準測試，而是作為現有測試體系的「高階物理診斷延伸（Diagnostic Extension）」，著重於提供更精細的動態參數圖譜。

業界現行的測試方法各自承載著明確且重要的任務：

• 雙脈衝測試（DPT）： 著重於評估單次開關瞬態的能量損耗（$E_{on}/E_{off}$），是開關特性分析的基礎。
• DHTB / HTEB / DGS 應力測試： 著重於長時間高溫環境下的長期可靠度驗證（Reliability & Burn-in），確保元件符合車規 Pass/Fail 規範。
• JEP182 傳統硬負載拓撲： 著重於真實大功率系統運行時的熱與阻抗驗證。

DDL 專利技術則著重於「微觀動態參數的即時可視化（In-situ Visualization）」：

在上述標準測試之間，DDL 的 Load-Free 專利架構專注於填補**「高頻連續切換瞬間，晶片內部微觀電荷變化的即時診斷需求」**。

我們著重於三個核心價值的賦能：

1. 著重於即時解算： 能在連續應力施加的當下，即時量化出 Dynamic Vth、Dynamic Rdson 與 Dynamic Vsd 的動態偏移軌跡，協助工程團隊看清退化過程而非僅是最終結果。
2. 著重於前置驗證（Shift-Left）： 成功將高壓高頻動態特性診斷前置延伸至晶圓級（Wafer-Level，如 WPDDA6505）與封裝初期，協助團隊在投片與封裝前即掌握晶片品質。
3. 著重於研發效率： 在百瓦級功耗的安全環境下，透過全軟體設定快速掃描多組條件，大幅提升測試稼動率，與現有大功率燒機及 DPT 設備形成最完美的技術互補。

A： 高頻切換下的動態臨界電壓（Dynamic Vth）會因晶片內部的電荷捕獲與釋放（Trapping/Detrapping）而產生動態偏移。無論是正向偏移（導致導通電阻增加、反應延遲）還是負向偏移（降低抗雜訊能力、增加高 dV/dt 下誤導通風險），都會破壞系統設計的安全餘裕。

DDL 系統能精準捕捉不同應力時間下的 Vth 動態偏移軌跡（Bidirectional Shift Trajectory），協助研發團隊在閘極驅動（Gate Drive）電路與抗雜訊設計上取得最佳平衡。

A： 在第三象限反向導通階段，DVsd 的變化直接決定了死區時間內的功率損耗。若動態壓降隨應力時間上升（右移），高頻運轉下的死區熱損耗將顯著增加。透過 DDL 的動態掃描，工程師可精準評估不同電壓與頻率下的真實 Vsd 邊界，進而設定黃金死區時間（Optimum Dead Time），避免過度冗餘的散熱設計或非預期的溫度攀升。

A： 不同架構因微觀結構與介面態存在差異，其動態響應亦不相同。部分 Ohmic 結構在特定應力下易發生閘極疊層電荷捕捉造成 Vth 偏移；而部分 Schottky 結構在高壓應力下可能因閘極邊緣電子捕捉導致導通電流變動。精準量測能協助原廠與系統廠掌握各結構之特徵。

A： Cascode 架構是由高壓 GaN HEMT 與低壓 Si MOSFET 串聯而成，其外部驅動主要由成熟的低壓 Si 閘極承受，因此在傳統靜態與部分動態測試中，其阻抗與 Vth 曲線展現出極高的重合度與穩定性。然而，其內部的低壓 Si MOSFET 與高壓 GaN 介面的動態匹配，仍需透過高頻動態診斷來確認無潛在應力失衡。

A： JEDEC JEP182 是全球廣泛採行的 GaN 動態電阻測試指南，定義了包含 RL Load、Buck 與 Boost Converter 等傳統測試拓撲。然而，JEP182 規範在應對高頻高壓（如 200kHz 以上）極端切換環境時，存在三大實務瓶頸：

1. 指標覆蓋受限： JEP182 拓撲主要聚焦於單一 Dynamic Rdson，尚未涵蓋會引發誤導通或死區過熱的 Dynamic Vth（動態臨界電壓） 與 Dynamic Vsd（第三象限動態壓降）。
2. 硬體靈活度障礙： JEP182 所採用的硬負載架構，受限於 DC-Link 高壓電容與儲能電感，每次變更頻率或 Duty 均需重新配置硬體，且運轉功耗動輒高達數 kW。
3. 測試條件的妥協： 為避免大功率拓撲過熱，傳統 JEP182 測試往往被迫選擇低頻與低占空比，難以還原真實運轉下的高頻連續熱累積效應。

DDL 的 Load-Free 專利架構並非取代 JEP182，而是作為 JEP182 的進階延伸（Advanced Extension）。

A： 傳統大功率測試極度依賴龐大的 DC-Link 電容組與硬負載電感，不僅耗電高昂（kW 級），每次變更測試條件更需重新配線與硬體調適。

為了打破這座傳統「硬體牆」，DDL 整合半導體業界近 10 年在 SiC/GaN 動態測試的實務經驗，採用獨家 Load-Free（無負載）專利架構。

我們結合高頻低寄生治具設計與專利校正演算法（De-embedding Calibration），將硬體干擾與寄生效應精準扣除。這使系統徹底擺脫了龐大被動元件與高功耗的束縛，能在百瓦級的極低功耗與微型化環境下，透過全軟體化設定，在數秒內精準重現高頻高壓連續切換應力，提供高彈性、高解析度且高度可重複（Repeatable）的微觀動態特徵數據。

A： 是的，系統具備極高的元件拓撲相容性。無論是 Gate 絕緣層較脆弱的 E-mode p-GaN、Cascode 架構，還是需高負壓驅動的 SiC MOSFET，系統均可靈活提供對應的驅動電壓區間與保護機制，在不損壞晶片的前提下完成全維度的動態特徵掃描。

A： 絕非如此。半導體元件沒有絕對的優劣，重點在於「應用場景的適配性（Fit for Purpose）」。不同材料與架構（如 SiC、GaN 及其各種閘極結構）在動態應力下均有其獨特的物理響應。只要晶圓（Wafer）批次間的動態特徵具備高度一致性（Consistency），研發團隊即可根據 DDL 提供之精準數據定義晶片的最佳操作邊界（Operating Window），或是透過調整控制策略（如死區時間、Drive Voltage）來避開陷阱敏感區，而非直接否定元件價值。

A： 這需從「系統物理極限」與「總持有成本（TCO）」綜合評估。SiC 在高壓高功率（600V~1200V+）領域具備極高的晶格穩定度；然而 GaN 則擁有極致的高頻切換能力（高出 SiC 數倍）與低 Gate Charge（Qg）。在微型化快充、高功率密度 DC-DC 等領域，採用 GaN 能大幅縮減被動元件（電感、電容）的體積與成本，達成極高的系統附加價值。

商業的本質不是「只選零風險但高昂的材料」，而是「在性能與成本間取得最佳平衡」。DDL 的動態特性分析，正是讓企業在享受 GaN 高頻微型化優勢的同時，精準鎖定其動態安全邊界，達成低成本、高效能與低風險的三贏。

A： 提供「零封裝等待」的晶圓級物理診斷，大幅加速元件物理（Device Physics）與製程優化的疊代效率。

在功率半導體製程調整（如 Epitaxy 厚度調整、Gate 介面微調）過程中，研發團隊需要頻繁驗證 Trapping 效應與阻抗變化：

• 即時物理診斷： 突破傳統探針台高壓電弧（Arcing）與高頻寄生電感的限制，直接在 Wafer 端（CP/WAT） 施加高壓高頻連續切換應力，即時繪製晶圓微觀動態數據圖譜。
• 晶圓內與批次均勻性分析（Uniformity Mapping）： 可針對晶圓不同位置（Center/Edge Die）進行掃描，精準掌握晶圓邊緣物理特性的偏離情形，作為製程參數調整（Process Tuning）的客觀依據。

A： 建立企業內部的「動態品質基準庫（Dynamic Quality Baseline）」，將品質控制從「事後補救」升級為「事前免疫」。

在傳統供應鏈體系中，若未能在早期建立自主的動態診斷能力，一旦產品在終端市場發生隱性衰退，團隊常會面臨「因缺乏微觀數據，只能被動等待原廠靜態 FA 報告」的營運風險。

DDL 賦予團隊的前瞻防範價值：

• 構建自主晶片「動態履歷（Dynamic DNA）」： 在元件引進（Design-in）初期，即透過 DDL 建立該晶片在全電壓、高頻連續應力下的 Dynamic $V_{th}$ 與 Dynamic $R_{DS(on)}$ 標準圖譜。未來只要有任何微小的批次異動或隱性退化，團隊均能在進料品保（IQC）端第一時間主動識別，徹底封堵不良品進入生產線。
• 化被動為主的風險掌控能力： 透過前置的動態應力掃描，提前描繪出晶片在極端環境下的「物理安全邊界（Safety Boundary）」。這讓系統設計團隊能預先在驅動電路與散熱設計上留足安全餘裕，從源頭杜絕潛在的動態失效，為企業打造無法被輕易撼動的品質護城河。

A： 幫助 PM 團隊在專案早期消除「不確定性風險」，避免因後期動態失效導致專案時程暴增與預算失控。

PM 在專案管理中最痛的瓶頸，莫過於專案已進入 DVT/PVT 驗證末期，卻突然因晶片高頻動態發熱而被迫重新變更設計（Engineering Change Order, ECO），導致上市時間延誤數個月甚至錯過市場窗口。

DDL 賦予 PM 團隊的量化管理價值：

• 風險前置控管（Risk Derisking）： 在 EVT（概念驗證）階段即可透過量化數據評估晶片的動態熱與阻抗極限，確保選型一次到位（Right-First-Time），防止專案末期發生昂貴的 Re-layout 與改版。
• 精準控制 BOM Cost 與散熱預算： 提早掌握元件的真實動態發熱量，讓 PM 在設計初期就能精準規劃散熱模組與電源架構，避免因過度設計（Over-design）拉高 BOM 成本，或設計不足導致客退。

A： 打破「設計廠（Design House）與系統廠（System House）之間的品質牆」，實現驗證左移，創造極致的 Time-to-Market 商業價值。

傳統開發流程最大的商業風險在於**「後期失效（Late-Stage Failure）」**——晶片廠給出的靜態規格一切正常，但系統廠做車規或高階電源驗證時，晶片才在連續高頻運轉下產生動態過熱。這常引發跨供應鏈的責任歸屬爭議，並導致產品上市時程延誤數個季度。

DDL 所創造的產業鏈價值：

• 統一品質語言： 讓晶片廠能提供具說服力的「動態邊界報告」，使系統廠在選型初期即可放心採用，顯著提升送樣成功率（Design-in Rate）。
• 大幅壓縮上市時程： 消除跨供應鏈來回除錯與責任釐清的溝通成本，協助產品以最高效率通過高階驗證，順利邁向大規模量產（Mass Production）。

A： 可將原本需人工耗時數天的重複性測試完全自動化，讓研發團隊能將寶貴注意力集中於核心架構優化與關鍵 Debug。

在傳統硬負載環境中，每一次更換切換頻率、Duty Cycle 或電壓條件，工程師均需手動拆裝被動元件（如高功率電感/電容）、重新配線並調整散熱設施，測試過程繁瑣且極易因操作失誤損壞樣品。

DDL 的全軟體自動化控制，讓工程師只需在介面上預先設定參數矩陣，系統即可依序自動完成跨頻率與跨電壓的應力掃描與資料紀錄。不僅將工程師從無謂的手動換線與長時間等待中解放，更讓昂貴的測試設備發揮最高稼動率與商業價值。

A： 憑藉 Load-Free 專利架構的低耗損特性，結合高穩定度的模組化設計，為客戶打造極低且可預測的總持有成本（TCO）。

DDL 從產品設計源頭即考量半導體量測設備對「高稼動率與測試穩定度」的嚴苛需求，提供清晰且可信賴的維運保障：

• 極低硬體熱損耗與故障率： 傳統 kW 級大功率硬負載設備，常因長時間的高熱累積導致關鍵元件高故障率；DDL 專利 Load-Free 架構在百瓦級極低功耗下運轉，從根本上降低了硬體熱應力，大幅延長設備生命週期與零組件壽命。
• 高可靠度模組化架構： 系統採用模組化硬體設計，能有效簡化例行校正與維護流程。若因長期高強度使用需進行零組件維護，亦能透過模組替換迅速恢復運作，極小化停機時間（Downtime）。
• 嚴格的系統驗證品質： 出廠前均經過完整的系統穩定度與校正驗證，確保軟硬體在長期運轉下均能提供高度一致且具重複性的微觀動態數據。
